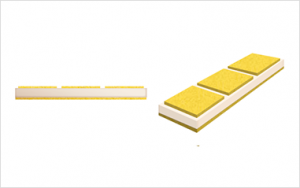

外觀





電極鍍層



表面
 TiW-Au, Ti-TiW-Au / Tiw-Ni-Au, TaN-TiW-Ni-Au
反面
 Ti-Pt-Au / Tiw-Ni-Au, TaN-TiW-Ni-Au

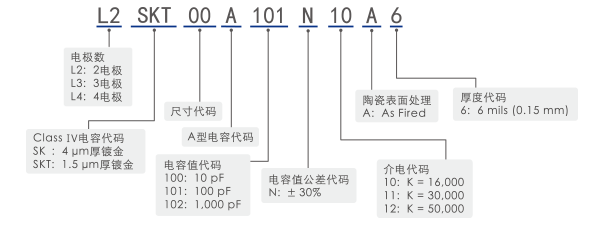

産品型号





選購指南



厚度 : 6 mils ± 1 mil (0.15 mm ± 0.025 mm)

尺寸代碼 00 01 02 03 04
2電極 尺寸L × W mils 20 × 10 30 × 15 40 × 20 50 × 25 60 × 30
公差 ± 4 × ± 2 ± 4 × ± 2 ± 4 × ± 4 ± 6 × ± 4 ± 8 × ± 4
mm 0.50 × 0.25 0.76 × 0.38 1.00 × 0.50 1.27 × 0.63 1.52 × 0.76
公差 ± 0.10 × ± 0.05 ± 0.10 × ± 0.05 ± 0.10 × ± 0.10 ± 0.15 × ± 0.10 ± 0.20 × ± 0.10
3電極 mils 30 × 10 45 × 15 60 × 20 75 × 25 90 × 30
公差 ± 4 × ± 2 ± 5 × ± 2 ± 8 × ± 4 ± 8 × ± 4 ± 10 × ± 4
mm 0.76 × 0.25 1.14 × 0.38 1.52 × 0.50 1.90 × 0.63 2.28 × 0.76
公差 ± 0.10 × ± 0.05 ± 0.12 × ± 0.05 ± 0.20 × ± 0.10 ± 0.20 × ± 0.10 ± 0.25 × ± 0.10
4電極 mils 40 × 10 60 × 15 80 × 20 100 × 25 120 × 30
公差 ± 6 × ± 2 ± 6 × ± 2 ± 8 × ± 4 ± 10 × ± 4 ± 12 × ± 4
mm 1.00 × 0.25 1.52 × 0.38 2.00 × 0.50 2.54 × 0.63 3.04 × 0.76
公差 ± 0.15 × ± 0.05 ± 0.15 × ± 0.05 ± 0.20 × ± 0.10 ± 0.25 × ± 0.10 ± 0.30 × ± 0.10
電容值 (pF) 電容值代碼
82 820
100 101
120 121
150 151
180 181
220 221
270 271
330 331
390 391
470 471
560 561
680 681
820 821 介電材料
1,000 102 K=16,000
1,200 122 K=30,000
1,500 152 K=50,000
1,800 182



介電材料 K = 16,000 K = 30,000 K = 50,000
額定工作電壓 50 V 16 V 10 V

*1 标準共振頻率表不适用于多連體電容。
*2電氣特性在表面和反面電極之間測量，不應在表面電極間施加偏置電壓。
