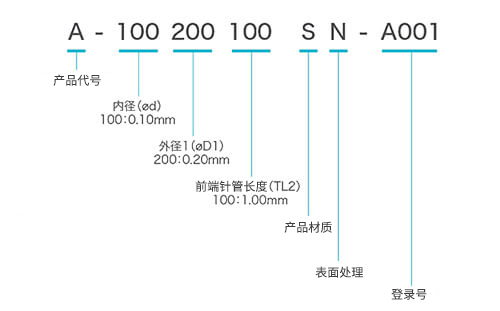

産品型号

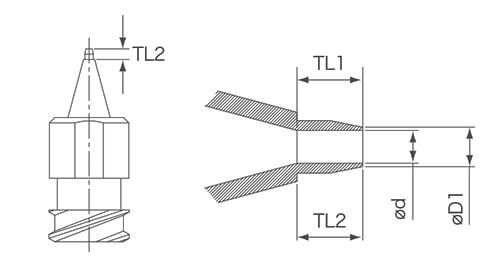

外觀圖形





規格一覽

單位：mm

品名 型号 前端尺寸 内徑針管長度
(TL1) 		内部構造
（錐形） 		前端
抛光 		針管
同口徑 		シリアルNo.
刻印 		コーティング
オプション
内徑(φd) 外徑1
(φD1)
ARQUE A-100200100SN-A121 0.10 0.20 1.00 〇 〇 〇 〇 〇
A-150250100SN-A122 0.15 0.25 1.00 〇 〇 〇 〇 〇
A-200300100SN-A123 0.20 0.30 1.00 〇 〇 〇 〇 〇
A-250350100SN-A124 0.25 0.35 1.00 〇 〇 〇 〇 〇
A-300400100SN-A125 0.30 0.40 1.00 〇 〇 〇 〇 〇
A-350450100SN-A126 0.35 0.45 1.00 〇 〇 〇 〇 〇
A-400500100SN-A127 0.40 0.50 1.00 〇 〇 〇 〇 〇
A-450550100SN-A128 0.45 0.55 1.00 〇 〇 〇 〇 〇
A-500600100SN-A129 0.50 0.60 1.00 〇 〇 〇 〇 〇
A-600700100SN-A432 0.60 0.70 1.00 〇 〇 〇 〇 〇
ARQUE-S A-100200000SN-A191 0.10 0.20 0.30 〇 〇 〇 〇 〇
A-150250000SN-A192 0.15 0.25 0.30 〇 〇 〇 〇 〇
A-200300000SN-A193 0.20 0.30 0.30 〇 〇 〇 〇 〇
ARQUE SELECT A-300400100SN-A742 0.30 0.40 1.00 〇 〇 〇 – –
A-350450100SN-A743 0.35 0.45 1.00 〇 〇 〇 – –
A-400500100SN-A744 0.40 0.50 1.00 〇 〇 〇 – –
A-500600100SN-A745 0.50 0.60 1.00 〇 〇 〇 – –
A-600700100SN-A746 0.60 0.70 1.00 〇 〇 〇 – –
ARQUE PREMIUM A-030080000SN-A538 0.03 0.08 0.20 – 〇 – 〇 〇
A-050100000SN-A539 0.05 0.10 0.30 – 〇 – 〇 〇
A-070120000SN-A540 0.07 0.12 0.30 – 〇 – 〇 〇
A-080130000SN-A541 0.08 0.13 0.30 – 〇 – 〇 〇

材料：SUS303



ARQUE



TECDIA的主力産品。



ARQUE SELECT



在基本規格上優選出集中的規格型号，從而達到高性價比。



ARQUE PREMIUM



挑戰先端技術開發界限的極細高精密點膠針。



特征

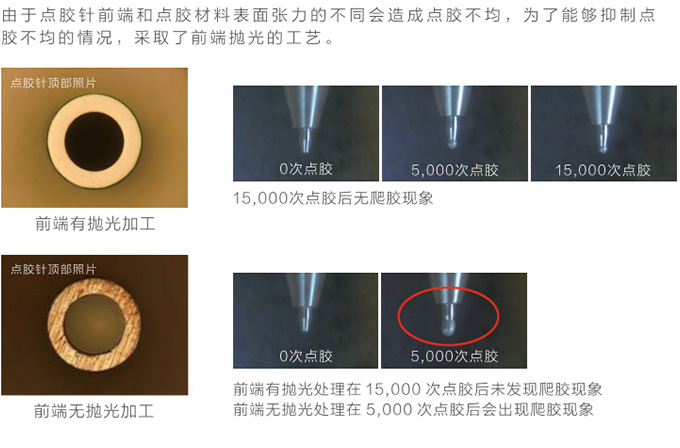

可抑制爬膠和點膠不均



采用前端抛光工藝。
能夠解決點膠材料爬膠和拉絲等問題，支持穩定微量點膠。

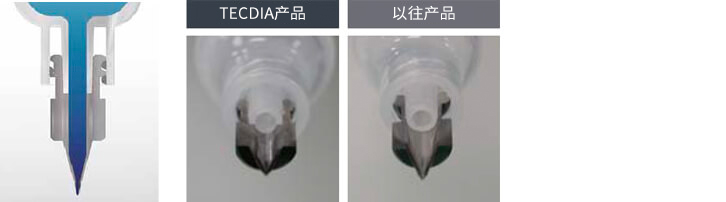

材料堵塞抑制



采用徹底去除内部台階的錐形結構。
不使用錐形尾端的工具，防止材料積蓄引起的堵塞。
防止在台階部分造成的材料堵塞和硬化，維持材料的高流動性。





内部加工形狀和材料堵塞



内部無台階設計，材料不易堵塞。

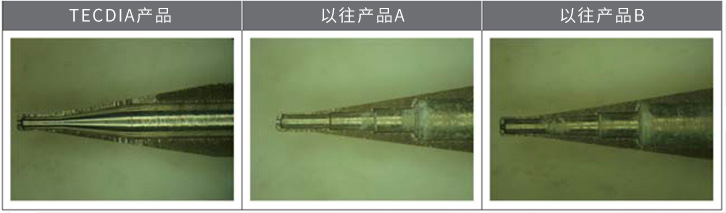

針管與針頭同口徑



消除了針頭與針管連接處的台階，改善來自點膠機的壓力反應，提高了點膠效率。

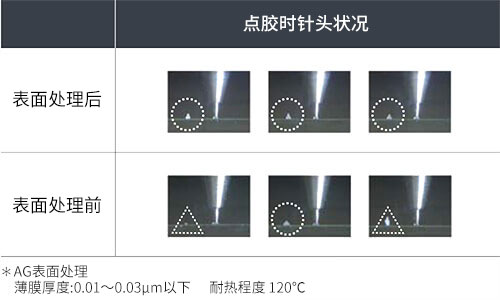

表面處理



精準點膠的秘訣在于抑制出膠量不均，材料拉絲，前端爬膠等現象，進一步實現高品質的點膠。 在點膠針頭前端及内徑進行特殊材料的表面處理,可以實現更精準的點膠。請依照使用目的與用途來選擇表面處理的種類。
