現今，是一個需要微波通信有更高效率和更廣帶寬，以及光通信高速化的時代。 Tecdia爲光學設備提供以單層陶瓷電容爲首的高可靠性、低延遲的高頻陶瓷産品。我們正在爲遠程醫療、自動駕駛和太空開發等技術創新做出貢獻。

産品一覽

電容

Tecdia的主要産品單層陶瓷電容具有出色的封裝性、信賴性和高頻率特性。我們以豐富的産品陣容和定制生産來滿足客戶的需求，并繼續在全球範圍内供應。點擊這裏了解基本信息

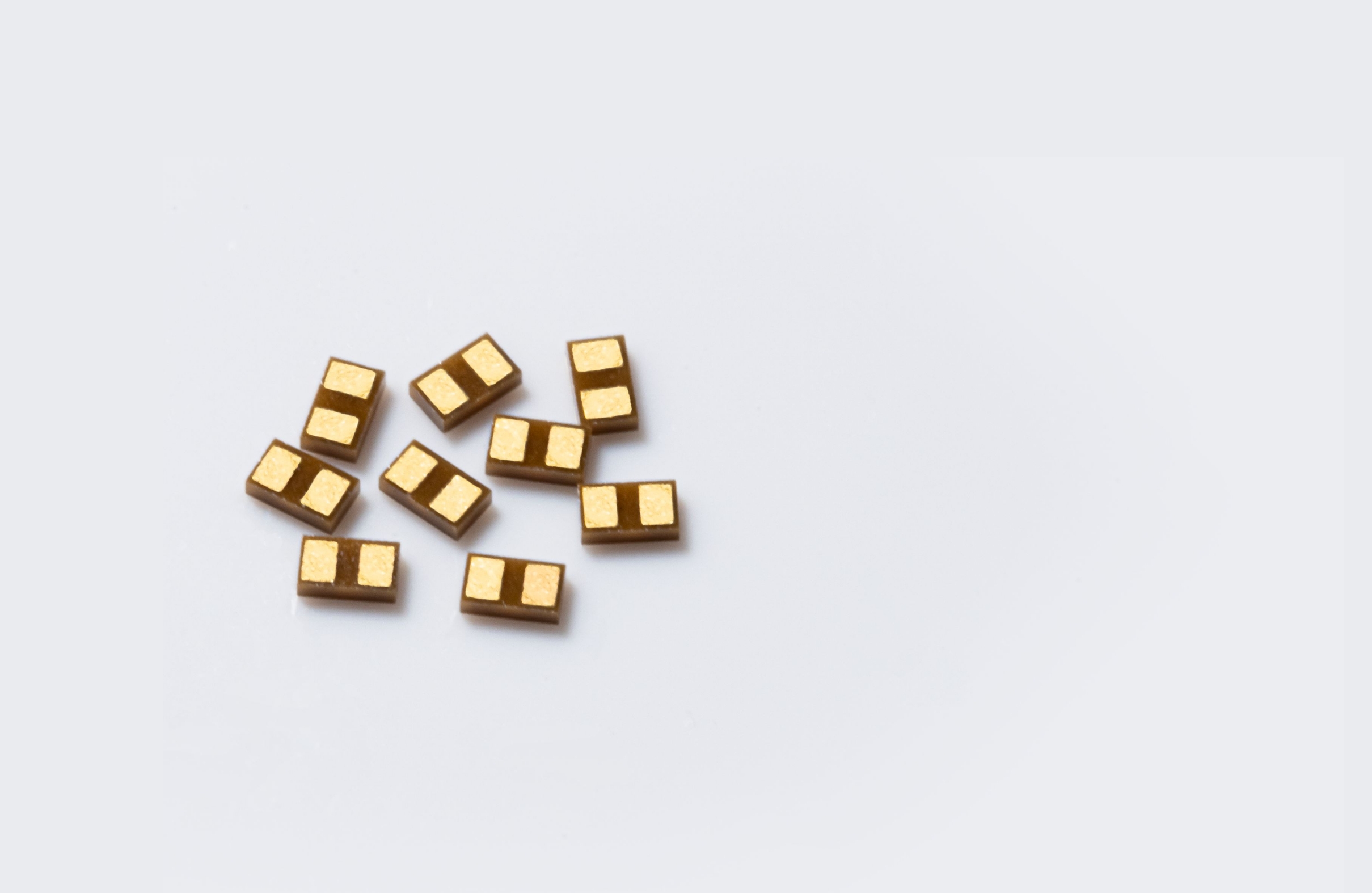

單層陶瓷電容（A型）

表面留邊型單層陶瓷電容。有助設備影像識别的同時也有助于防止銀膠溢膠造成的短路。

單層陶瓷電容（B型）

雙面留邊的單層陶瓷電容，特點爲無需區分正反面。有助設備影像識别的同時也有助于防止銀膠溢膠造成的短路。

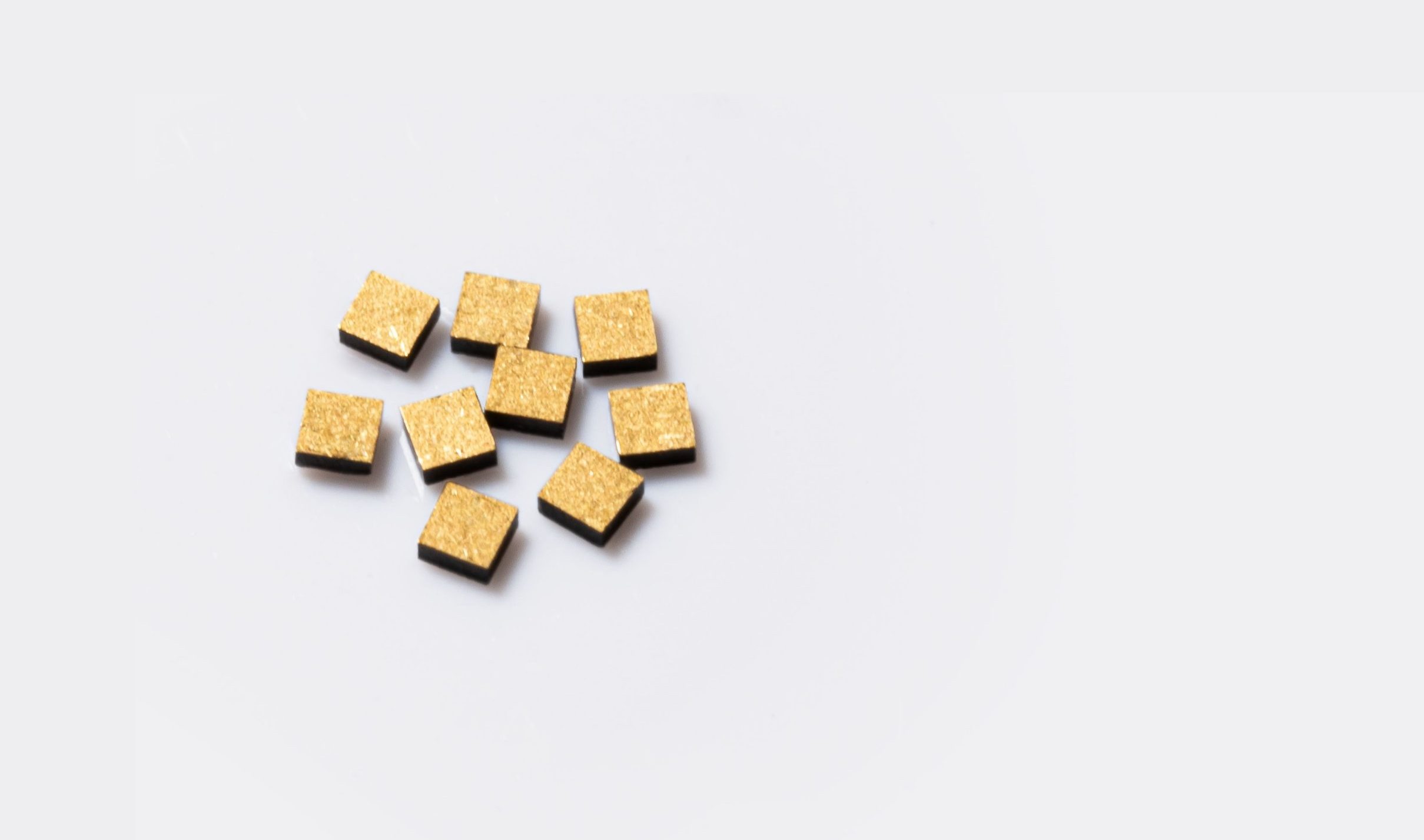

單層陶瓷電容（C型）

無上下留邊的單層陶瓷電容。焊接性能優異，高容值低成本，适用于去耦/旁路電容設計。

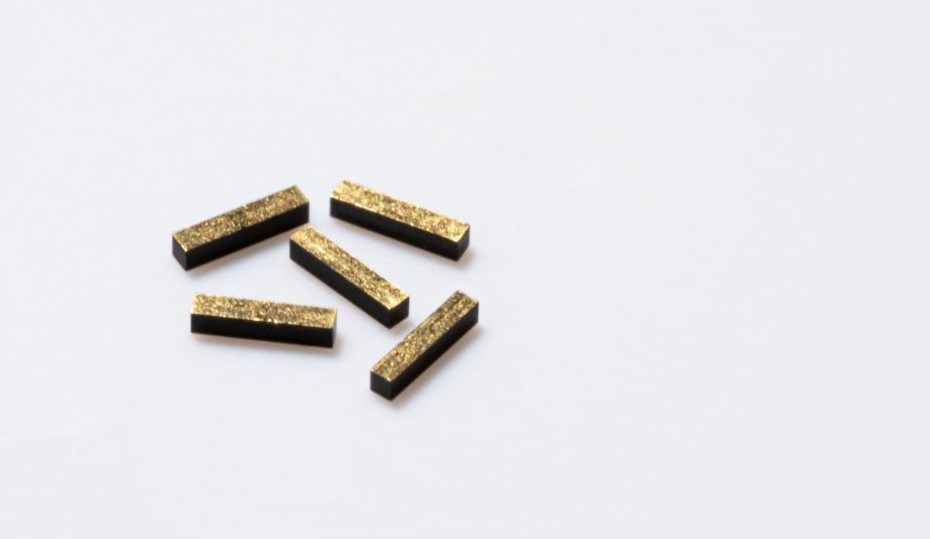

矩形電容

Tecdia擁有一系列的高長寬比的矩形電容廣泛運用于GaN晶體管封裝。

二進制電容

表面三到五個電極陣列分布，底面爲共有電極。能便利的對電路内的容值進行調整。

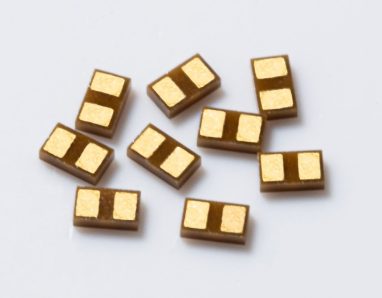

雙電極電容

雙電極電容的構造在單個矩形芯片上，兩個電極在同一表面上，在安裝陣列是向下提供串聯連接，消除了焊絲電感。

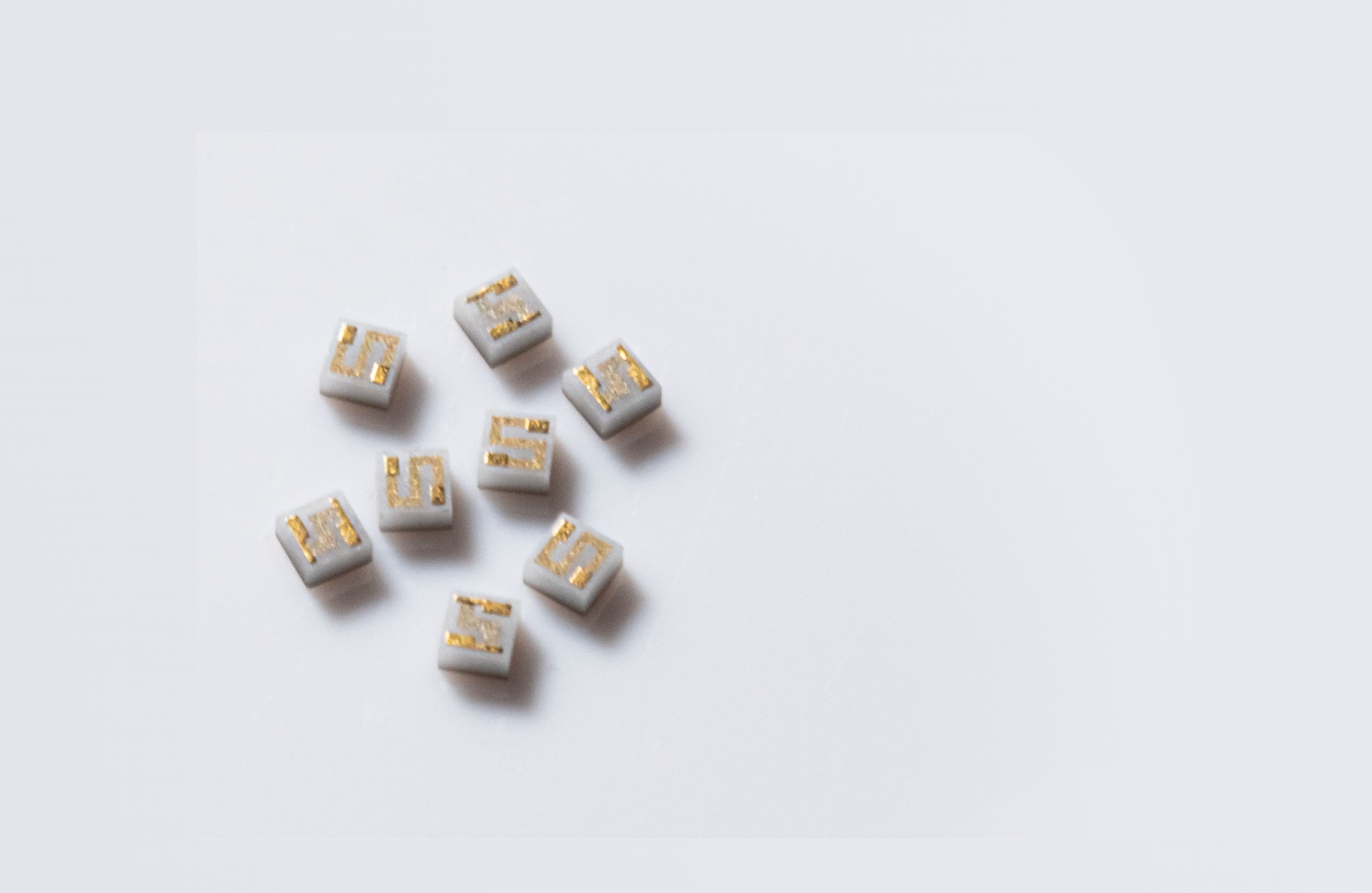

多連體電容

單層陶瓷電容(A型)（ClassⅣ）的排列品。爲能夠在狹小空間的活用而設計，同時還具備生産周期短，成本低等優勢。

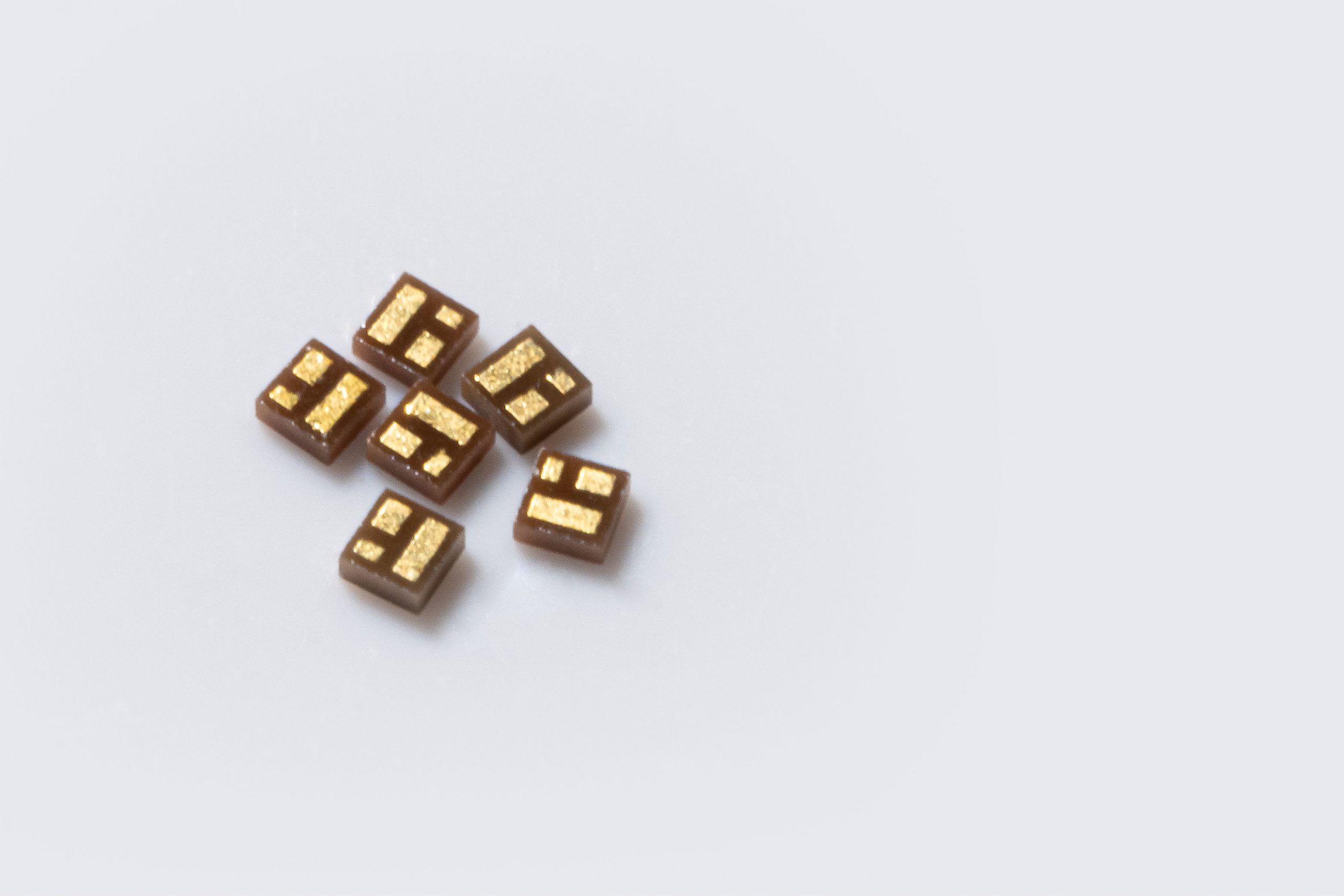

陶瓷電容電阻一體産品（産品名稱:IRC）

薄膜芯片電阻與單層陶瓷電容一體化使得其在衆多零件中更爲小巧，也大大節省了制作時間。

其他

我們還提供用于接地與調整打線長度的短路塊，以及适用于打線工藝的薄膜芯片電阻，非常适合高端産品。

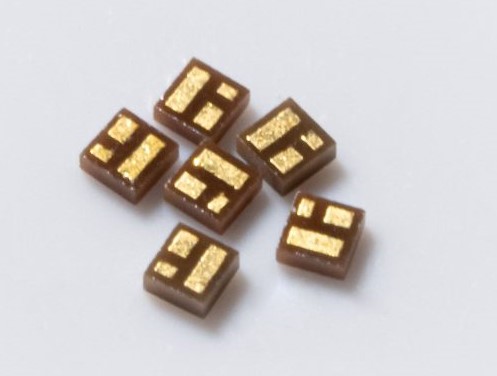

單層薄膜芯片電阻

在高端産品應用中适用于打線接合的薄膜芯片電阻。保有多規格的标準品物料，确保高性價比的同時能夠縮短交貨周期。

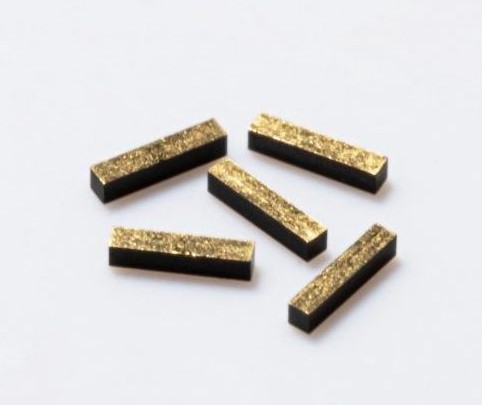

短路塊

适用于接地與調整打線的長度。 是陶瓷制品但阻抗性能優異，且使用時可以有效預防溢膠。可同時适用于高頻及光通信的部件。如有定制需求，歡迎來電咨詢。

高頻、光學器件用陶瓷産品搜索

可根據您需要的規格搜索陶瓷産品。請通過以下選項進行查詢。
您可以從搜索結果中下載規格表。

單層陶瓷電容

使用K=40～50,000材質的單層陶瓷電容。
可根據您的封裝條件和規格要求提供産品。

産品信息：單層陶瓷電容（A型）
産品信息：單層陶瓷電容（B型）
産品信息：單層陶瓷電容（C型）
* 爲必填内容。



※可選擇範圍。





矩形電容

Tecdia擁有一系列的高長寬比的矩形電容廣泛運用于GaN晶體管封裝。

産品信息：矩形電容
* 爲必填内容。



※可選擇範圍。



陶瓷電容電阻一體産品

薄膜芯片電阻與單層陶瓷電容一體化使得其在衆多零件中更爲小巧，也大大節省了制作時間。




二進制電容

表面三到五個電極陣列分布，底面爲共有電極。能便利的對電路内的容值進行調整。

産品信息：二進制電容
* 爲必填内容。



※可選擇範圍。




雙電極電容

雙電極電容的構造在單個矩形芯片上，兩個電極在同一表面上，在安裝陣列是向下提供串聯連接，消除了焊絲電感。

産品信息：雙電極電容
* 爲必填内容。



※可選擇範圍。



短路塊

适用于接地與調整打線的長度。 是陶瓷制品但阻抗性能優異，且使用時可以有效預防溢膠。可同時适用于高頻及光通信的部件。如有定制需求，歡迎來電咨詢。

産品信息：短路塊



※可選擇範圍。

産品型号 規格表 電容值 (pF) 容值公差 尺寸 (mil/mm) 尺寸公差 (mil/mm) 厚度 (mil/mm) 厚度公差 (mil/mm) 額定電壓 類型 溫度特性

下載産品手冊
