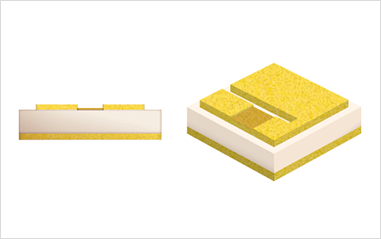

陶瓷電容電阻一體産品（産品名稱:IRC）
薄膜芯片電阻與單層陶瓷電容一體化使得其在衆多零件中更爲小巧，也大大節省了制作時間。
表面 |
TaN – TiW – Au |
反面 |
Ti – Pt – Au |
厚度 : 10 mils ± 1 mil (0.250 mm ± 0.025 mm)
| 尺寸 L×W |
mils | 25×25 | 30×30 | 35×35 | 40×40 | 40×30 | 40×35 |
| 公差 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | |
| mm | 0.63×0.63 | 0.76×0.76 | 0.88×0.88 | 1.00×1.00 | 1.00×0.76 | 1.00×0.88 | |
| 公差 | ± 0.13 | ± 0.13 | ± 0.13 | ± 0.13 | ± 0.13 | ± 0.13 | |

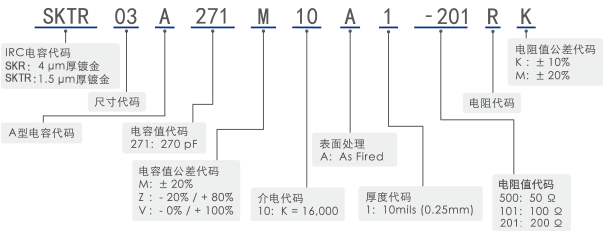

| 電容值(pF) | 電容值代碼 | ||||||
| 220 | 221 | ||||||
| 270 | 271 | * | |||||
| 330 | 331 | ||||||
| 390 | 391 | ||||||
| 470 | 471 | ||||||
| 560 | 561 | * | |||||
| 680 | 681 | * | |||||
| 電阻值(Ω) |
電阻值 代碼 |
||||||
| 50 | 500 | ||||||
| 100 | 101 | ||||||
| 200 | 201 | ||||||
*不适用于容值公差爲V的情況
| 介電材料 | K = 16,000 |
| 額定工作電壓* | 100V |
*電容的額定電壓。
電阻溫度特性(TCR)
– 100 ± 50 ppm / °C (@ – 55 °C to + 85 °C )
電阻額定電流
50Ω:
100 mW (@ < 70 °C)
70 mW (@ < 70℃)
100/200Ω:
50 mW (@ < 70 °C)
35 mW (@ < 70℃)
耐熱性
最大320℃*5min（N2環境）
可根據您需要的規格搜索陶瓷産品。請通過以下選項進行查詢。
您可以從搜索結果中下載規格表。
※可選擇範圍。
| 産品型号 | 規格表 | 電容值 (pF) | 容值公差 | 尺寸 (mil/mm) | 尺寸公差 (mil/mm) | 厚度 (mil/mm) | 厚度公差 (mil/mm) | 額定電壓 | 類型 | 溫度特性 |
|---|
