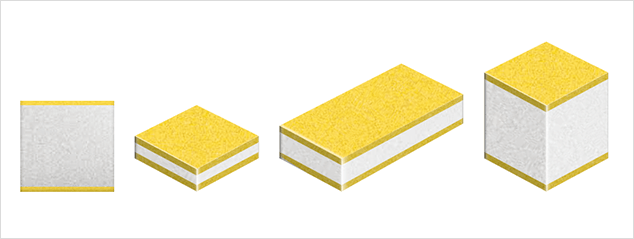

外觀





電極鍍層



表面
 Ti – Pt – Au
反面
 Ti – Pt – Au

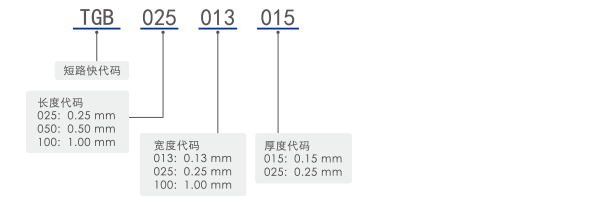

産品型号





标準品



型号 尺寸(mils)
L × W × t 		尺寸(mm)
L × W × t
TGB025013015 10 × 5 × 6 0.25 × 0.13 × 0.15
TGB025025015 10 × 10 × 6 0.25 × 0.25 × 0.15
TGB025013025 10 × 5 × 10 0.25 × 0.13 × 0.25
TGB025025025 10 × 10 × 10 0.25 × 0.25 × 0.25
TGB050013015 20 × 5 × 6 0.50 × 0.13 × 0.15
TGB050025015 20 × 10 × 6 0.50 × 0.25 × 0.15
TGB050050015 20 × 20 × 6 0.50 × 0.50 × 0.15
TGB050013025 20 × 5 × 10 0.50 × 0.13 × 0.25
TGB050025025 20 × 10 × 10 0.50 × 0.25 × 0.25
TGB050050025 20 × 20 × 10 0.50 × 0.50 × 0.25



 客戶定制指南



參數 可定制規格
長: L 0.25 mm – 2.00 mm
寬: W 0.13 mm – 2.00 mm
厚: t 0.08 mm – 0.63 mm
阻抗率 3 × 10-5 Ωm nominal
