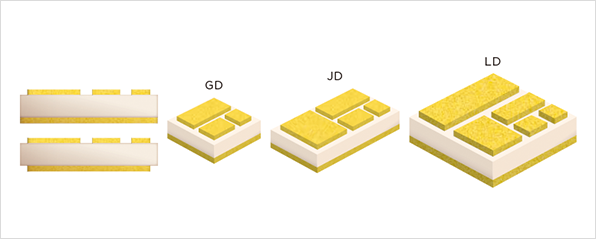

外觀



電極鍍層



表面
 TiW – Au, TaN – TiW – Au
反面
 TiW – Pt – Au, TaN – TiW – Pt – Au, TiW – Au, TaN – TiW – Au

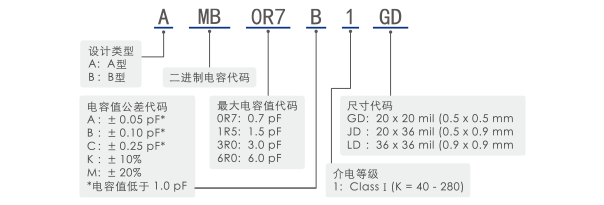

産品型号





産品型号



型号 最大電容值代碼 陣列電容值(pF) 尺寸(mils)
L × W 		尺寸(mm)
L × W 		介電值
AMB0R7B1GD 0R7 0.7 / 0.35 / 0.18 20 × 20 0.5 × 0.5 K = 140
BMB0R7B1GD 0R7 0.7 / 0.35 / 0.18 20 × 20 0.5 × 0.5 K = 140
AMB1R5K1GD 1R5 1.5 / 0.75 / 0.38 20 × 20 0.5 × 0.5 K = 280
BMB1R5K1GD 1R5 1.5 / 0.75 / 0.38 20 × 20 0.5 × 0.5 K = 280
AMB1R5K1JD 1R5 1.5 / 0.75 / 0.38 / 0.19 20 × 36 0.5 × 0.9 K = 140
BMB1R5K1JD 1R5 1.5 / 0.75 / 0.38 / 0.19 20 × 36 0.5 × 0.9 K = 140
AMB3R0K1JD 3R0 3.0 / 1.5 / 0.75 / 0.38 20 × 36 0.5 × 0.9 K = 280
BMB3R0K1JD 3R0 3.0 / 1.5 / 0.75 / 0.38 20 × 36 0.5 × 0.9 K = 280
AMB3R0K1LD 3R0 3.0 / 1.5 / 0.75 / 0.38 / 0.19 36 × 36 0.9 × 0.9 K = 140
BMB3R0K1LD 3R0 3.0 / 1.5 / 0.75 / 0.38 / 0.19 36 × 36 0.9 × 0.9 K = 140
AMB6R0K1LD 6R0 6.0 / 3.0 / 1.5 / 0.75 / 0.38 36 × 36 0.9 × 0.9 K = 280
BMB6R0K1LD 6R0 6.0 / 3.0 / 1.5 / 0.75 / 0.38 36 × 36 0.9 × 0.9 K = 280

*各電容數值僅爲參考。合格檢測按最大電極容量的檢測來判定。
（注）标準共振頻率表不适用于二進制電容。　
