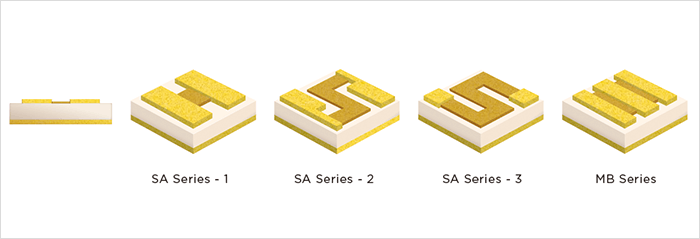

外觀





電極鍍層



表面
 TaN – TiW – Au
反面

TiW – Pt – Au

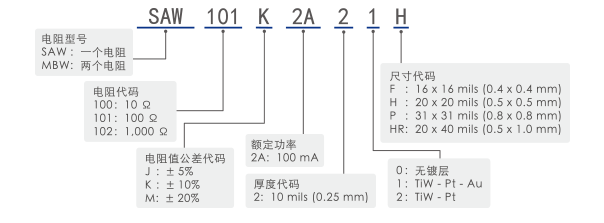

産品型号





産品一覽



型号 電阻值(Ω) 電阻代碼 尺寸(mils)
L × W 		尺寸(mm)
L × W 		配置
SAW100K2A21H 10 100 20 × 20 0.50 x 0.50 SA Series – 1
SAW250K2A21F 25 250 16 × 16 0.40 x 0.40 SA Series – 1
SAW250K2A21H 25 250 20 × 20 0.50 x 0.50 SA Series – 1
SAW500K2A21F 50 500 16 × 16 0.40 x 0.40 SA Series – 1
SAW500K2A21H 50 500 20 × 20 0.50 x 0.50 SA Series – 1
SAW500K2A21HR 50 500 20 × 40 0.50 x 1.00 SA Series – 1
SAW500K2A21P 50 500 31 × 31 0.80 × 0.80 SA Series – 1
SAW750K2A21HR 75 750 20 × 40 0.50 × 1.00 SA Series – 1
SAW101K2A21H 100 101 20 × 20 0.50 x 0.50 SA Series – 1
SAW101K2A21HR 100 101 20 × 40 0.50 × 1.00 SA Series – 1
SAW201K2A21H 200 201 20 × 20 0.50 x 0.50 SA Series – 2
SAW102M2A21H 1000 102 20 × 20 0.50 x 0.50 SA Series – 3
MBW200K2A21P 10 × 2 200 31 × 31 0.80 × 0.80 MB Series
MBW250K2A21P 12.5 × 2 250 31 × 31 0.80 × 0.80 MB Series
MBW500K2A21P 25 × 2 500 31 × 31 0.80 × 0.80 MB Series
MBW750K2A21P 37.5 × 2 750 31 × 31 0.80 × 0.80 MB Series
MBW101K2A21P 50 × 2 101 31 × 31 0.80 × 0.80 MB Series



電阻溫度特性(TCR)

– 100 + / – 50 ppm / °C (@ – 55 °C to + 85 °C)

電阻額定功率

100 mW @ < 70 °C

耐熱性

320°C×5分鍾（N₂環境）

高頻、光學器件用陶瓷産品搜索

可根據您需要的規格搜索陶瓷産品。請通過以下選項進行查詢。
您可以從搜索結果中下載規格表。

單層陶瓷電容

使用K=40～50,000材質的單層陶瓷電容。
可根據您的封裝條件和規格要求提供産品。

産品信息：單層陶瓷電容（A型）
産品信息：單層陶瓷電容（B型）
産品信息：單層陶瓷電容（C型）
* 爲必填内容。



※可選擇範圍。





矩形電容

Tecdia擁有一系列的高長寬比的矩形電容廣泛運用于GaN晶體管封裝。

産品信息：矩形電容
* 爲必填内容。



※可選擇範圍。



陶瓷電容電阻一體産品

薄膜芯片電阻與單層陶瓷電容一體化使得其在衆多零件中更爲小巧，也大大節省了制作時間。




二進制電容

表面三到五個電極陣列分布，底面爲共有電極。能便利的對電路内的容值進行調整。

産品信息：二進制電容
* 爲必填内容。



※可選擇範圍。




雙電極電容

雙電極電容的構造在單個矩形芯片上，兩個電極在同一表面上，在安裝陣列是向下提供串聯連接，消除了焊絲電感。

産品信息：雙電極電容
* 爲必填内容。



※可選擇範圍。



短路塊

适用于接地與調整打線的長度。 是陶瓷制品但阻抗性能優異，且使用時可以有效預防溢膠。可同時适用于高頻及光通信的部件。如有定制需求，歡迎來電咨詢。

産品信息：短路塊



※可選擇範圍。

産品型号 規格表 電容值 (pF) 容值公差 尺寸 (mil/mm) 尺寸公差 (mil/mm) 厚度 (mil/mm) 厚度公差 (mil/mm) 額定電壓 類型 溫度特性
