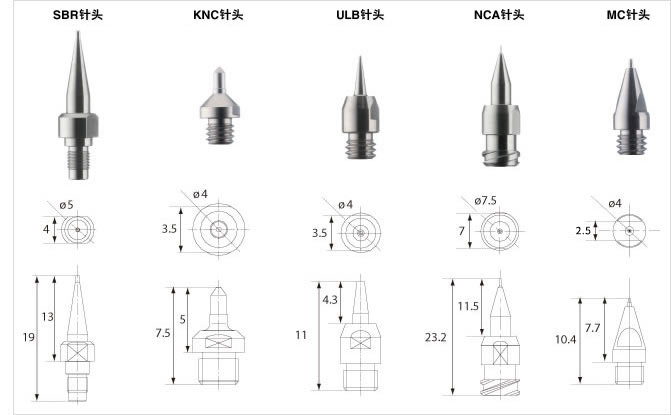

基本形狀(ARQUE)

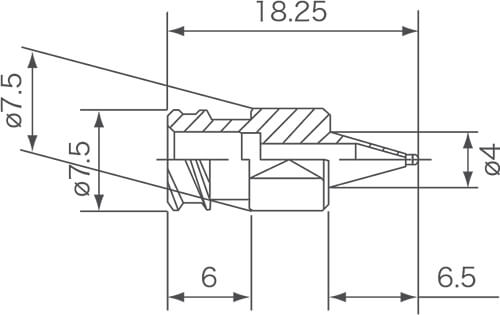

外觀・前端尺寸





其他



最小訂購量 1個
材質 SUS303
包裝 單個裝



定制項目

單位：mm

可變更項目 規格
内徑針管長度（TL1） 1）詳見規格表
2）标準品TL1 和 TL2的尺寸相同。如需變更歡迎咨詢。
前端針管長度（TL2）
内徑(φd) φd ≧ 0.1
外徑1(φD1) φD1 ≧ φd+0.05
外徑2(φD2) φD2 ≧ φd+0.1、φD2 ＜ φ1.0
螺紋形狀 2條螺紋、一條螺紋、公制螺紋

※根據前端的内部厚度，可能無法使用上述内容進行制作。



内徑(φd) 最大前端内部長度(TL1)
0.10 2
0.11 2
0.12 2.5
0.13 2.5
0.14 2.5
0.15 3.5
0.16 3.5
0.17 4.0
0.18 4.0
0.19 4.0
0.20 5.6
0.21 5.6
0.22 5.6
0.23 5.6
0.24 5.6
0.25 6.6
内徑(φd) 最大前端内部長度(TL1)
0.26 6.6
0.27 6.6
0.28 6.6
0.29 6.6
0.30 8.7
0.31 8.7
0.32 8.7
0.33 8.7
0.34 8.7
0.35 9.7
0.36 9.7
0.37 9.7
0.38 9.7
0.39 9.7
0.40~0.50 11.7



定制案例



隻有TECDIA擁有精湛的精密機械加工技術而制造出的客戶定制産品，
我們期待着您的咨詢。



橢圓針頭 (半導體基闆封裝)

對應多點範圍點膠針頭

将針頭的前端變爲橢圓形，結合芯片的尺寸，
将點膠次數由兩次減少爲1次，提高生産效率。

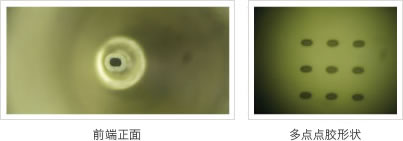

多孔針頭 (半導體基闆封裝)

對應多點範圍點膠針頭

近年來主流的繪畫點膠模式,
将4點點膠減少爲1點，有效的降低了生産成本。





長針頭 (LED(熒光粉)，CMOS)

低粘度材料/低壓力點膠用針頭

應用于低粘度材料，有良好表現。
利用針管阻力特長的長型針頭，就連極難控制的低粘度材料,
壓力在0.1Mpa以下的低壓點膠控制也有良好效果。

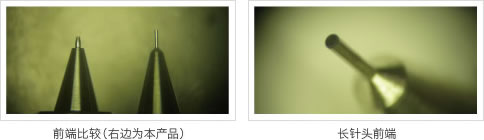

細針頭 (水晶振蕩器)

對應狹窄空間點膠針頭

适用于點膠範圍較爲狹窄的針頭。
爲了避免點膠時與器件内部碰撞，不改變針頭内徑，将外徑縮小。
一般的針頭前端壁厚是50μm，細針頭最小可做到25μm能有效解決狹窄空間點膠難問題。





長效針頭 (芯片封裝)

原子印章式針頭

以往需要來回移動去材料托盤裏取膠及補膠。
現在可以通過針管直接供膠，
節省了針頭取膠及補膠的時間，産能提高顯著。

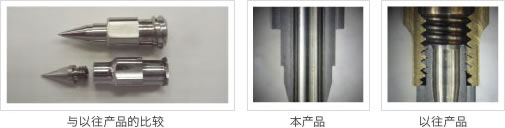

一體針頭 (所有點膠工藝)

高流動性點膠針頭

接近精密針頭原本的原理及作用的針頭。
一般分體式針頭的螺絲部分容易滞留熒光粉或其他填充材料，
會導緻材料特性的改變。
一體針頭避免了改變材料特性變化的問題，更換針頭時也更容易定位，
同時還提高了清洗性能。





除此以外，可根據各公司規格制作。
具體請詳詢。
