工件不受水分和熱量影響,可進行幹式潔淨切割的劃線技術,是當今半導體制造工藝所不可缺少的一種技術。 充分利用積累多年的金剛石加工經驗,備有适合加工各種晶片的劃線工具。



劃線工具選型

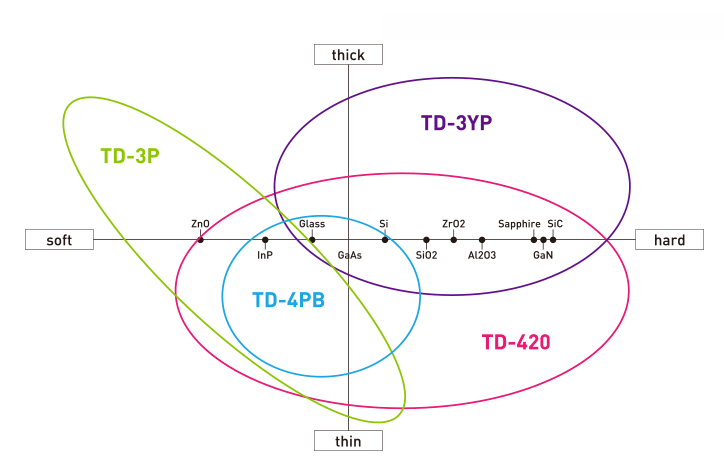

上圖說明之外,應依照不同的晶片的表面制程(有無蝕刻、保護膜的材質等),芯片尺 寸(比例)等各種狀況,來選擇合适的金剛石劃線工具。



劃線工具簡介

TD-3YP

SiC、藍寶石晶片用

TD-3P

半導體晶片用(InP等)

TD-4PB

半導體晶片用(Si等)、(點切)

TD-420

半導體晶片用(GaAs等)、玻璃用(線切)

*請指定角度。





訂制品



TD-2P

半導體晶片用(頂部劃線型)

TD-8P

開發用劃線刀(頂部劃線型/根部劃線型)

*規格請詳詢。





劃線切割的特征

幹式切割



因爲切割作業時不用水,所以對水溶性材料或帶靜電等
材料,不會由于水的因素對芯片造成不良影響。



提高芯片的集成度



通常使用劃線工具切割的V形槽寬度爲2~5μm,因此可提高每個晶片的芯片集成度,從而實現降低成本的計劃。



控制裂紋



所謂的金剛石劃線,是利用劃線時晶片内部所産生的應力原理,将晶粒切割成所需形狀。
如果想要将裂痕控制到得心應手,首先需要選擇适合晶片的刀刃形狀。

劃線 線條形狀(TD-2P)

劃線切割 芯片截面

激光切割 芯片截面
